Tkaniny techniczne w izolacjach – szkło, krzemionka czy ceramika?

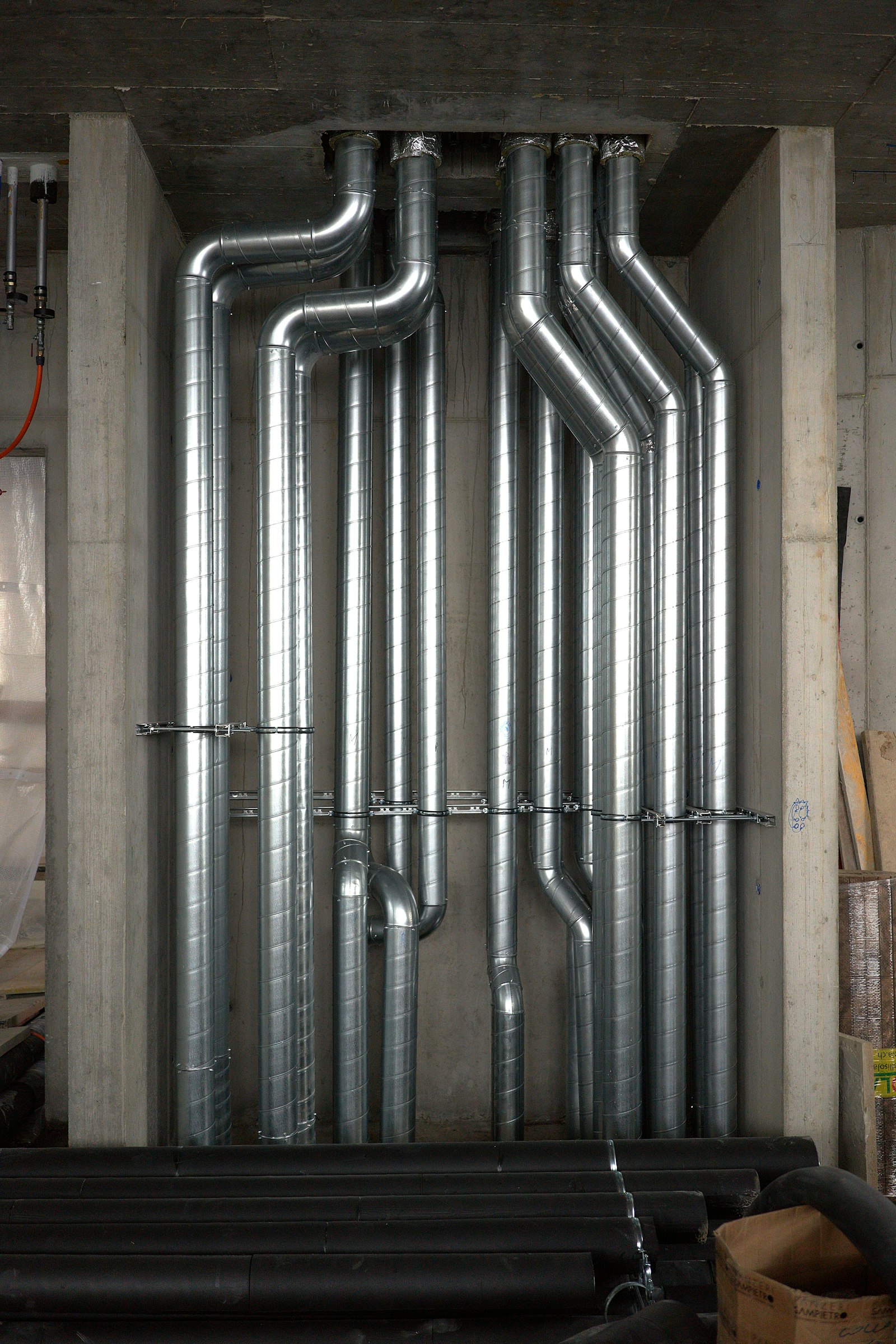

Izolacje techniczne kojarzą się zwykle z wełną mineralną i blaszanym płaszczem na rurociągu. W nowoczesnym przemyśle coraz ważniejszą rolę odgrywają jednak izolacje miękkie, czyli materace i osłony szyte z tkanin technicznych. Chronią turbiny, zawory, kołnierze, układy wydechowe i maszyny, a przy tym można je zdjąć i ponownie założyć w kilka minut. O ich skuteczności i trwałości w dużej mierze decyduje dobór tkaniny. Wyjaśniamy, czym różnią się tkaniny szklane, krzemionkowe i ceramiczne oraz jak dobrać je do temperatury i warunków pracy.

Budowa materaca izolacyjnego

Typowy demontowalny materac izolacyjny to wielowarstwowa „kanapka”. Składa się z:

• warstwy wewnętrznej (gorącej) – tkaniny lub siatki stykającej się bezpośrednio z izolowaną powierzchnią. Musi wytrzymać najwyższą temperaturę,
• wypełnienia izolacyjnego – maty z włókna szklanego, wełny mineralnej, włókien ceramicznych lub aerożelu. To ono odpowiada za właściwą izolacyjność cieplną,
• warstwy zewnętrznej (zimnej) – tkaniny odpornej na warunki otoczenia: wilgoć, oleje, promieniowanie UV i uszkodzenia mechaniczne,
• elementów łączących – nici, haczyków, pasów, klamer lub rzepów umożliwiających szybki montaż i demontaż.

Każda warstwa może być wykonana z innego materiału. Właśnie dlatego tak ważna jest znajomość właściwości tkanin technicznych.

Tkaniny z włókna szklanego – uniwersalny standard

Tkanina szklana to najpopularniejszy materiał w izolacjach miękkich. Tkana z ciągłych włókien szklanych typu E, jest niepalna, stabilna wymiarowo i odporna na większość chemikaliów.

Zakres temperatur

Standardowa tkanina szklana pracuje w sposób ciągły do około 550°C. Specjalne odmiany impregnowane, np. wermikulitem, podnoszą ten zakres do około 750°C.

Wersje powlekane

• tkanina szklana powlekana silikonem – wodoodporna, odporna na oleje i UV, dlatego idealna na warstwę zewnętrzną. Powłoka pracuje zwykle do około 250–260°C,
• tkanina szklana z powłoką PTFE (teflon) – bardzo odporna chemicznie, gładka i łatwa w czyszczeniu. Sprawdza się w przemyśle spożywczym i chemicznym,
• tkanina aluminizowana – z warstwą folii aluminiowej odbijającej promieniowanie cieplne. Stosowana tam, gdzie izolacja jest narażona na silne źródło ciepła promieniowania.

Tkaniny szklane mają bardzo dobry stosunek jakości do ceny, dlatego sprawdzają się w większości zastosowań przemysłowych: przy izolacji zaworów, kołnierzy, pomp i wymienników ciepła.

Tkaniny krzemionkowe – gdy robi się naprawdę gorąco

Tkanina krzemionkowa powstaje z włókna szklanego poddanego wymywaniu kwasem. Po tym procesie zawartość czystej krzemionki (SiO₂) przekracza 96%. Efektem jest materiał o dużo wyższej odporności termicznej.

• praca ciągła do około 1000°C, a krótkotrwale nawet wyżej,
• bardzo niska przewodność cieplna i wysoka odporność na szok termiczny,
• stabilność wymiarowa – tkanina nie kurczy się i nie kruszeje przy wysokiej temperaturze.

Tkaniny krzemionkowe stosuje się jako warstwę gorącą w izolacjach turbin gazowych, kolektorów wydechowych silników, instalacji kotłowych i pieców. Są droższe od szklanych, dlatego zwykle używa się ich tylko tam, gdzie jest to technicznie uzasadnione. Warstwa zewnętrzna tego samego materaca może być z tańszej tkaniny szklanej powlekanej silikonem.

Tkaniny i materiały ceramiczne – ekstremalne warunki

Włókna ceramiczne, glinokrzemianowe lub na bazie tlenku glinu, wybiera się przy najwyższych temperaturach. Maty i papiery ceramiczne pełnią często funkcję wypełnienia materaca, a tkaniny ceramiczne – warstwy ochronnej w bezpośredniej bliskości źródła ciepła.

• odporność temperaturowa w zakresie 1100–1260°C, a dla specjalnych gatunków jeszcze wyżej,
• bardzo niska masa i przewodność cieplna,
• zastosowanie w piecach przemysłowych, uszczelnieniach wysokotemperaturowych i osłonach ognioodpornych.

Przy pracy z klasycznymi włóknami ceramicznymi trzeba przestrzegać zasad BHP dotyczących pyłów. Dlatego coraz częściej stosuje się ich nowoczesne, biorozpuszczalne odpowiedniki.

Nici, druty i akcesoria – o nich łatwo zapomnieć

Nawet najlepsza tkanina nie spełni zadania, jeśli materac rozpruje się po kilku miesiącach. Do szycia izolacji używa się specjalnych nici:

• nici szklanych z powłoką PTFE – do temperatur rzędu 300°C,
• nici z włókna krzemionkowego lub ceramicznego – do warstw gorących,
• nici ze stali nierdzewnej lub wzmacnianych drutem – tam, gdzie liczy się maksymalna trwałość.

Do mocowania stosuje się haczyki i drut nierdzewny, pasy z klamrami, rzepy wysokotemperaturowe lub zapięcia sprężynowe. Dobór zależy od tego, jak często izolacja będzie zdejmowana podczas przeglądów.

Jak dobrać tkaninę do zastosowania?

Przy projektowaniu izolacji miękkiej należy przeanalizować kilka parametrów:

1. temperaturę powierzchni izolowanej – decyduje o materiale warstwy gorącej i wypełnienia,
2. warunki zewnętrzne – deszcz, oleje, paliwa, chemikalia, UV, zapylenie,
3. obciążenia mechaniczne i drgania – szczególnie ważne przy turbinach, silnikach i sprężarkach,
4. częstotliwość demontażu – wpływa na wybór zapięć i odporność tkaniny na ścieranie,
5. wymagania dodatkowe – ognioodporność, izolacyjność akustyczna, higiena, klasy materiałowe dla branży kolejowej, morskiej czy lotniczej.

W praktyce najlepsze efekty daje materac zaprojektowany indywidualnie, z pomiarem na obiekcie, modelem CAD i doborem warstw do konkretnej aplikacji. Tak pracuje np. isoTex Poland, producent izolacji termicznych, materacy i osłon dla energetyki, kolejnictwa, przemysłu morskiego i lotnictwa. Firma ma własną szwalnię techniczną, w której powstają izolacje dopasowane do nawet bardzo nietypowych kształtów.

Najczęstsze błędy przy doborze izolacji miękkiej

• Zbyt „słaba” warstwa gorąca – tkanina szklana zastosowana bezpośrednio na elemencie pracującym w 700–800°C szybko traci wytrzymałość, a materac się rozpada.
• Brak ochrony przed olejami i paliwem – nasiąknięte wypełnienie izolacji przy silnikach i turbinach to realne zagrożenie pożarowe. Warstwa zewnętrzna musi być szczelna i odporna na media.
• Nieodpowiednie nici – szew wykonany zbyt słabą nicią jest najsłabszym punktem materaca, nawet jeśli tkaniny są dobrane prawidłowo.
• Materace „prawie na wymiar” – szczeliny między elementami izolacji tworzą mostki termiczne i obniżają skuteczność całego systemu.
• Pominięcie drgań – na maszynach wirujących źle zamocowana izolacja szybko się przeciera.

Korzyści z właściwego doboru materiałów

• Oszczędność energii – mniejsze straty ciepła na armaturze i urządzeniach.
• Bezpieczeństwo pracowników – niższa temperatura powierzchni ogranicza ryzyko poparzeń.
• Szybsze przeglądy – izolację zdejmuje się i zakłada bez niszczenia, co skraca postoje.
• Dłuższa żywotność – tkanina odporna na warunki pracy nie wymaga częstej wymiany.

Podsumowanie

Tkaniny szklane to uniwersalny i ekonomiczny wybór do temperatur około 550°C, a w wersji powlekanej silikonem lub PTFE świetnie chronią izolację z zewnątrz. Tkaniny krzemionkowe sprawdzają się do około 1000°C na najgorętszych elementach turbin i silników. Materiały ceramiczne są przeznaczone do ekstremalnych warunków powyżej tej granicy. Dobrze zaprojektowany materac izolacyjny łączy te materiały w przemyślany sposób. Jest wtedy skuteczny, trwały i wygodny w codziennym utrzymaniu ruchu.
